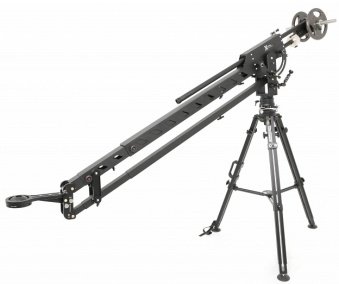

Операторский кран SlideKamera X-CRANE (3.2м)

Комплектация: Кран, Трипод, Голова, Груза, Сумка

Операторский кран SlideKamera X-CRANE предлагает широкие возможности для реализации творческих планов при кино-, видеосъемке. Кран обеспечивает возможность съемки как с нижней точки, практически с пола, так и с высоты не доступной оператору без крана, что дает возможность получить различные ракурсы съемки и сохранить плавность съемки. Телескопическая конструкция позволяет выбрать оптимальную длину для реализации творческих задач.

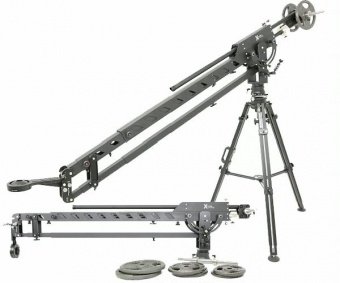

КОМПЛЕКТ ПОСТАВКИ

---

• cтрела операторского крана X-CRANE
• противовес: гриф противовеса, веса (2x10 кг, 2x5 кг, 2x2 кг, 2x1 кг), две накладки безопасности
• шарнирное крепление 1/4" с набором отверстий 1/4" и 3/8”
• гидравлическая вращающаяся голова HGO-3
• инструкция по эксплуатации

ДИАПАЗОН ДВИЖЕНИЙ

---

Телескопическая конструкция стрелы крана позволяет изменять длину от 1,4 м до 3 м. Максимальная высоте подъема крана при этом может достигать 4 м. Имеющаяся в комплекте гидравлическая вращающаяся голова обеспечивает горизонтальное вращение и позволяет менять плавность вращения. Длина стрелы крана в сложенном состоянии от точки вращения 1,4 м.

СТРОЕНИЕ КРАНА

---



Телескопическая стрела крана состоит из трех сегментов:

• двух подвижных частей, которые блокируются двумя ручками блокировки
• основной части, которая имеет ручки блокировки наклона с обеих сторон.

Стрела крана изготовлена из прочного алюминиевого профиля, обеспечивающего высокую жесткость и прочность оборудования. Профиль защищен от воздействия атмосферных явлений.



Кроме того, кран снабжен дополнительными элементами жесткости, расположенными с обеих сторон стрелы. Так же в комплект входит штифт безопасности, предотвращающий неконтролируемое складывание стрелы крана.

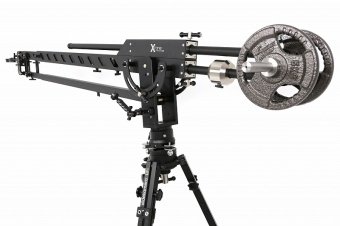

Телескопическая стрела противовеса позволяет приспособить длину стрелы для разных условий работы с краном. При работе в малом помещении можно укоротить стрелу противовеса, при этом увеличив вес противовеса.

Максимальная длина стрелы противовеса 1,1 м.

Стрела противовеса имеет передвижной вес, который позволяет более точно сбалансировать крана.

Максимальная нагрузка крана при полностью вытянутой стреле 12 кг, при весе противовеса 34 кг.

При уменьшении длины стрелы противовеса необходимо увеличивать вес противовеса.



В процессе транспортировки монтажная пластина крана находится в сложенном состоянии. Быстрое складывание и раскладывание пластины обеспечивается двумя ручками блокировки, разработанными SlideKamera.

На корпусе монтажной пластины крана расположены отверстия 1/4" для крепления аксессуаров.



Входящая в состав крана гидравлическая вращающаяся голова HGO-3 обеспечивает регулируемые плавные вращения и плавное торможение вращение крана. Голова снабжена ручкой блокировки монтажной пластины головы. Двойной шарикоподшипник обеспечивает высокую грузоподъемность, жесткость и точность вращения. Кроме того, сопротивление масла внутри увеличивает сопротивление вращению и устраняет внутренние люфты.

УНИВЕРСАЛЬНОСТЬ

---

Многочисленные монтажные отверстия 1/4” и 3/8” обеспечивают установку различных дополнительных аксессуаров.



Шарнирное крепление с винтом 1/4"



Крепление позволяет установить различные аксессуары, такие как, например монитор.

Конструкция шарнирного крепления позволяет установить его под любым углом и надежно зафиксировать с помощью ручек блокировки. Крепление снабжено набором отверстий 1/4" и 3/8”.

Гриф противовеса имеет две накладки безопасности, в которых имеются отверстия 1/4".



Монтажная пластина крана снабжена сменной чашей 75 или 100 мм разных систем на выбор Manfrotto, Miller, Sachtler. Имеется возможность изменить положение гнезда (два положения вверх и вниз на монтажной пластине), что позволяет установить на кран панорамные моторизированные головы X-head или HGN-4.



УСТАНОВКА КРАНА

---

Кран X-CRANE можно установить с помощью адаптера быстрой установки кранов AF-16.

Вариант I



Операторский кран X-CRANE

Гидравлическая вращающаяся голова HGO-3

Адаптер быстрой установки кранов AF-16

Так же можно использовать адаптер горизонтального выравнивания кранов AF-18

Вариант II



Операторский кран X-CRANE

Гидравлическая вращающаяся голова HGO-3

адаптер горизонтального выравнивания кранов AF-18

Адаптер быстрой установки кранов AF-16

ТРАНСПОРТИРОВКА

---

Специальная сумка TSK-5 X-CRANE обеспечит надежную и удобную транспортировку и хранение крана.



СПЕЦИФИКАЦИЯ

---

Применение: плавные перемещения камеры и дополнительных аксессуаров по вертикали, горизонтали и на 360 градусов вокруг оси.

Длина стрелы при транспортировке: 1,8 м

Диапазон длина вытянутой стрелы: 1,4 - 3 м (от центра вращения)

Рабочий диапазон движений: подъем - 4 м, вращение 360 (максимальный вылет стрелы)

Гнездо монтажной пластине: HCZ, на выбор система Manfrotto, Sachtler, Miller

Подъемная мощность крана: 12 кг с противовесом 34 кг

Вес крана без дополнительного веса: 30 кг

Вес с противовесами: 36 кг

Пузырьковый уровень: в основании крана

Возможность блокировки в вертикальном положении: да

Возможность блокировки в горизонтальном положении: да

Блокировка вращения вокруг вертикальной оси: да

Материал: алюминий

Цвет: черный
